造形装置

3Dプリンターことはじめ

　熱融解樹脂積層法を採用した造形装置です。FDM(FFF)方式の装置とも呼ばれます。
　熱可塑性（熱で柔らかくなる性質）の樹脂を利用して、ノズルの先端から熱で柔らかくした樹脂を搾り出して、目的の造形物を分割した層毎の軌跡に応じて動かして行き、積み重ねることで造形を完成させるものになります。
　以下の四つのタイプの装置を使用しています。

2013/08/20現在

造形装置と台数

造形装置	台数

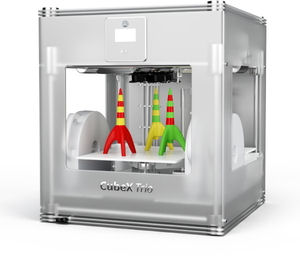

Cubify CubeX Trio	１台
造形サイズ ： 270 x 260 x 230mm (XYZ) 造形ピッチの上限は0.5mm、下限は0.05mm 造形ノズルの小径化を図り、より詳細な造形にも対応出来る様になっております。 通常：φ0.6mm、小径ノズル：φ0.4mm,φ0.3mm,φ0.25mm,φ0.2mm,φ0.15mm

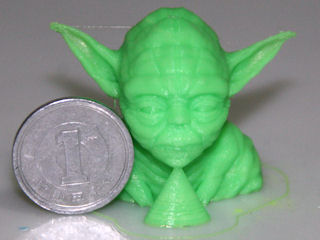

造形サンプル

使用ノズルはφ0.2mmで造形

その他のCubeXでの造形サンプル

バックアップ装置

2013/11/04導入しました | 2015/08/12中古入手しました

当方での独自の改良により造形性能が向上しております。

造形装置と台数

造形装置	台数
OPENCUBE SOCOOVO C170 (SCV-C170-S)	2台
造形サイズ ： 150 x 150 x 175mm (XYZ) 造形ピッチの上限は0.3mm、下限は0.05mm 造形ノズルの小径化を図り、より詳細な造形にも対応出来る様になっております。 通常：φ0.4mm、小径ノズル：φ0.3mm,φ0.25mm,φ0.2mm,φ0.15mm
CubeXと比べると、造形サイズや造形速度が劣るため、CubeXのバックアップとして利用です。また、CubeXでは造形が苦手なものに対応します。

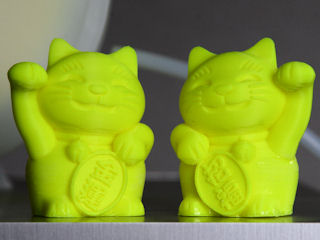

造形サンプル

使用ノズルはφ0.4mmで造形	使用ノズルはφ0.25mmで造形

その他のC170での造形サンプル

小型微細造形装置

2017/10/01に登録しました。当方が製作した自作機です。

微細造形専用となりますので、
本装置での造形料金は別体系になります。
詳しくはご相談下さい。

造形装置と台数

造形装置	台数

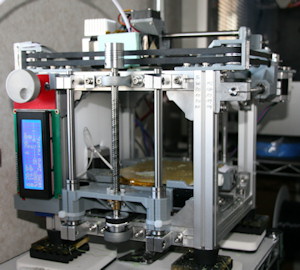

HKMS Zero	1台
造形サイズ： 90 x 70 x 90mm (XYZ)、若干余力があります。 造形ピッチの上限は0.1mm（使用するノズル径で変わります。）、下限は0.05mm 造形ノズルは 通常：φ0.15mm、その他：φ0.4mm,φ0.3mm,φ0.25mm,φ0.2mm
サイズが小さいもの専用ですが、ノズルも最小径を使用していますので、サイズに見合った微細な造形結果が得られます。

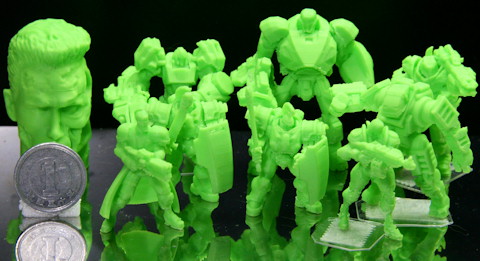

造形サンプル / 造形サンプル2

2019/01/03に登録しました。当方が製作した自作機二代目です。

微細造形専用となりますので、
本装置での造形料金は別体系になります。
詳しくはご相談下さい。

造形装置と台数

造形装置	台数
HKMS One	1台
造形サイズ： 150 x 150 x 170mm (XYZ)、若干余力があります。 造形ピッチの上限は0.1mm（使用するノズル径で変わります。）、下限は0.05mm 造形ノズルは 通常：φ0.15mm、その他：φ0.4mm,φ0.3mm,φ0.25mm,φ0.2mm
サイズが小さいもの専用ですが、ノズルも最小径を使用していますので、サイズに見合った微細な造形結果が得られます。

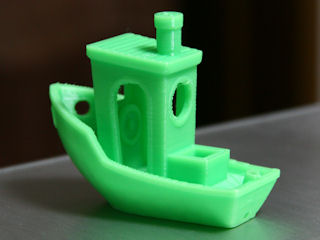

造形サンプル

３Ｄスキャナー

2014/05/19現在

スキャナー装置	台数
Cubify Sense	1台

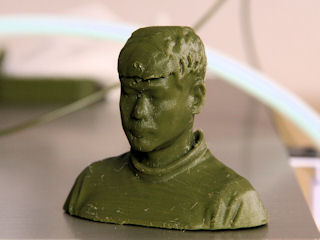

簡易的な人物等のスキャニングが出来ます。
スキャニングのご利用の場合はご相談下さい。

マルチ造形装置

３Ｄプリンター(FDM方式)　切削加工（４軸まで）　光学スキャナー　プローブ計測　レーザーカット&彫刻　(光造形)

造形装置と台数

造形装置	台数

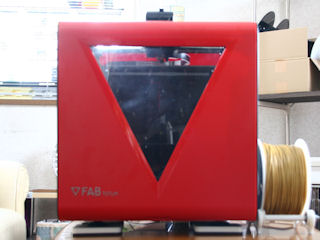

FABtotum	１台
造形サイズ：214x234x240mm(XYZ) 造形ピッチの上限は0.3mm、下限は0.05mm 通常：φ0.4mm、小径ノズル：φ0.35mm、φ0.3mm、φ0.2mm、大径ノズル：φ0.5mm ヒートベッド完備により、ABSの造形も大物が対応可能です。

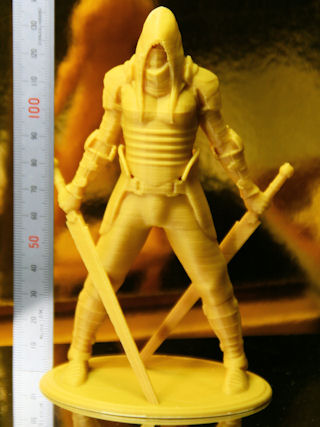

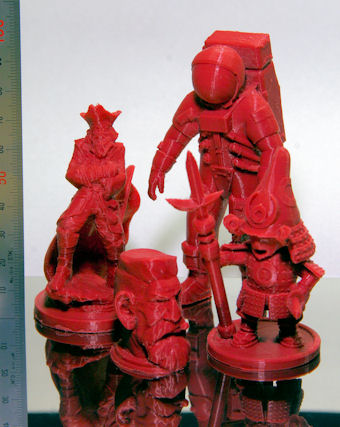

造形サンプル

使用ノズルはφ0.4mmで造形	使用ノズルはφ0.2mmで造形

その他のFABtotumでの造形サンプル
